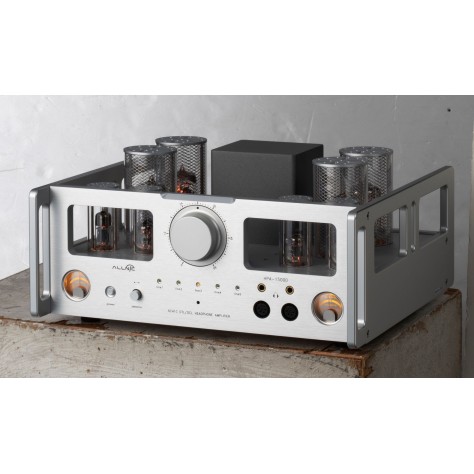

Allnic Audio HPA-15000 OTL/OCL

Referenz-Röhrenverstärker mit echter OTL/OCL-Schaltung, Class-A-Betrieb und bis zu 10 Watt Ausgangsleistung

Der Allnic Audio HPA-15000 OTL/OCL verfolgt einen radikal anderen Ansatz als die meisten High-End-Röhrenverstärker. Statt das Ausgangssignal über einen Transformator oder einen großen Koppelkondensator zum Kopfhörer zu führen, verzichtet Allnic auf beides.

OTL steht für Output Transformer-Less, OCL für Output Capacitor-Less. Die Ausgangsröhren sind damit ohne diese sonst üblichen Koppelelemente mit dem Kopfhörerausgang verbunden. Ziel ist ein möglichst unmittelbarer Signalweg mit hoher Transparenz, feiner Dynamik und möglichst geringer klanglicher Eigenfärbung.

Beim HPA-15000 verbindet Allnic dieses ungewöhnliche Schaltungsprinzip mit beträchtlicher Leistung: Bis zu 10 Watt stehen zur Verfügung, wodurch sich der Verstärker nicht auf klassische hochohmige dynamische Kopfhörer beschränkt, sondern auch anspruchsvolle magnetostatische Modelle antreiben kann.

OTL und OCL – so direkt wie möglich

In klassischen Röhrenverstärkern stellt der Ausgangsübertrager die Verbindung zwischen der hochohmigen Röhrenschaltung und dem wesentlich niederohmigeren Kopfhörer her. Andere Konzepte verwenden große Ausgangskondensatoren, um den Gleichspannungsanteil vom Audiosignal zu trennen.

Allnic geht beim HPA-15000 einen aufwendigeren Weg und verzichtet sowohl auf Ausgangsübertrager als auch Ausgangskondensatoren. Damit liegen zwischen Ausgangsstufe und Kopfhörer weniger frequenzabhängige Bauteile, die das Signal beeinflussen könnten.

Genau darin liegt der Reiz des OTL/OCL-Prinzips: schnelle Transienten, außergewöhnlich feine Mikrodynamik und eine direkte, offene Wiedergabe, ohne auf den räumlichen und harmonischen Charakter einer hochwertigen Röhrenschaltung verzichten zu müssen.

Class A und 10 Watt Röhrenleistung

Der HPA-15000 arbeitet in reiner Class A und erreicht eine maximale Ausgangsleistung von 10 Watt.

Das ist für einen OTL/OCL-Röhrenverstärker außergewöhnlich und erweitert den Einsatzbereich erheblich. Allnic gibt einen optimalen Kopfhörerbereich von 15 bis 600 Ohm an – vom dynamischen Klassiker bis hin zu modernen Planar-Magnetics.

Die Ausgangsstufe verwendet vier leistungsfähige 6C41C-Trioden. Zusammen mit den vorgelagerten Röhrenstufen entsteht eine vollständig analoge Verstärkerarchitektur, deren Schwerpunkt nicht auf maximaler Gegenkopplung oder möglichst spektakulären Messwerten, sondern auf einem kurzen und kontrollierten Signalweg liegt.

Harmonic Balance Mode für Planar und Ribbon

Eine Besonderheit des HPA-15000 ist Allnics Harmonic Balance Mode. Er wurde insbesondere im Hinblick auf Ribbon- und magnetostatische Kopfhörer entwickelt und lässt sich direkt am Gerät zuschalten.

Damit soll der Verstärker die tonale Balance dieser besonders schnellen Treibersysteme gezielt ergänzen, ohne ihre typischen Vorteile bei Auflösung, Geschwindigkeit und Impulsverhalten zu verlieren.

Der HPA-15000 ist damit nicht einfach ein größerer HPA-10000, sondern wurde ausdrücklich für einen breiteren Bereich moderner High-End-Kopfhörer konzipiert.

61-stufiger Constant Impedance Attenuator

Bei der Lautstärkeregelung verwendet Allnic keinen gewöhnlichen Potentiometer-Aufbau. Stattdessen kommt der hauseigene 61-stufige Constant Impedance Attenuator – CIA zum Einsatz, wie er auch in den hochwertigen Vorverstärkern der Marke verwendet wird.

Die Schaltung arbeitet mit definierter Impedanz über den gesamten Regelbereich und soll dadurch Kanalgleichheit, Dynamik und räumliche Abbildung auch bei niedrigen Hörpegeln erhalten.

Gerade bei empfindlicheren Kopfhörern ist dies ein entscheidender Vorteil: Lautstärke lässt sich sehr fein einstellen, ohne dass man auf einen kleinen nutzbaren Bereich eines konventionellen Potentiometers beschränkt ist.

Vier Kopfhörerausgänge und fünf Eingänge

Auch bei der Ausstattung zeigt sich der HPA-15000 ungewöhnlich großzügig. Auf der Eingangsseite stehen insgesamt fünf analoge Quellen zur Verfügung:

• 3 × Stereo RCA
• 2 × Stereo XLR

Für Kopfhörer bietet der Verstärker gleich vier Anschlüsse:

• 2 × 6,35-mm-Klinke
• 2 × 4-Pin-XLR

Dadurch eignet sich der HPA-15000 nicht nur für häufige Kopfhörerwechsel, sondern auch für direkte Vergleiche mehrerer Modelle innerhalb eines hochwertigen Hörsystems.

Optional: RAAL Direct Drive

Auf Wunsch kann eine der symmetrischen Kopfhörerbuchsen als RAAL Direct Drive ausgeführt werden. Damit lassen sich kompatible RAAL Ribbon-Kopfhörer direkt mit dem HPA-15000 verbinden.

Für diesen speziellen Ausgang verwendet Allnic einen 0,2-Ohm-Übertrager mit Silberwicklung und Permalloy-Kern. Nur dieser optionale RAAL-Ausgang arbeitet daher konstruktionsbedingt nicht nach dem OTL/OCL-Prinzip; die regulären Kopfhörerausgänge bleiben vollständig transformator- und kondensatorlos.

Auch als High-End-Röhrenvorverstärker

Der HPA-15000 kann gleichzeitig als Line-Stage-Vorverstärker eingesetzt werden. Über den rückseitigen RCA-Pre-Out lässt sich das Signal direkt an eine Endstufe oder an aktive Lautsprecher weitergeben.

Damit kann der Allnic das Herzstück einer kompletten analogen Anlage bilden: DAC, Phonovorstufe und weitere Quellen werden zentral angeschlossen, während sowohl Kopfhörer als auch eine separate Lautsprecher-Endstufe vom selben hochwertigen Röhren-Line-Stage profitieren.

Ein Röhrenverstärker ohne den klassischen „Röhrenfilter“

Der HPA-15000 richtet sich nicht primär an Hörer, die von einem Röhrenverstärker möglichst viel Wärme oder bewusst weiche Höhen erwarten.

Sein OTL/OCL-Konzept verfolgt vielmehr das Gegenteil: die besondere Natürlichkeit und räumliche Darstellung einer Röhrenschaltung mit möglichst hoher Transparenz, Geschwindigkeit und Kontrolle zu verbinden.

Gerade mit hochauflösenden Kopfhörern kann daraus eine faszinierende Mischung entstehen – körperlich und plastisch, aber gleichzeitig offen, schnell und außergewöhnlich unmittelbar.

Allnic Audio HPA-15000 OTL/OCL – Highlights

• Flaggschiff-Röhren-Kopfhörerverstärker von Allnic Audio
• Echte OTL/OCL-Schaltung
• Keine Ausgangsübertrager oder Ausgangskondensatoren im regulären Signalweg
• Reiner Class-A-Betrieb
• Bis zu 10 Watt Ausgangsleistung
• Für Kopfhörer von 15 bis 600 Ω
• 4 × 6C41C Ausgangsröhren
• Harmonic Balance Mode für Planar- und Ribbon-Kopfhörer
• 61-stufiger Constant Impedance Attenuator
• 2 × symmetrischer 4-Pin-XLR-Kopfhörerausgang
• 2 × 6,35-mm-Kopfhörerausgang
• 3 × RCA- und 2 × XLR-Eingänge
• RCA-Pre-Out zur Verwendung als Line-Stage-Vorverstärker
• Optionaler RAAL Direct Drive Ausgang
• Fernbedienbare Lautstärke- und Eingangswahl
