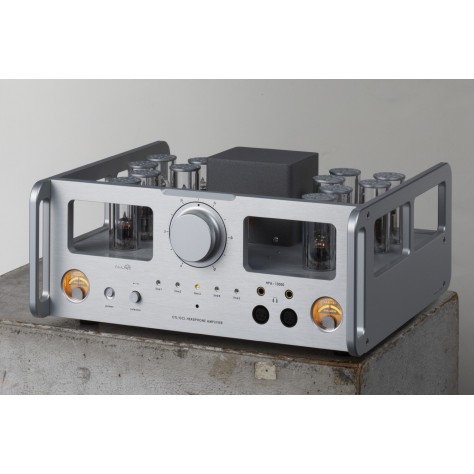

Allnic Audio HPA-10000 XL OTL/OCL

Amplificatore valvolare High-End per cuffie e line-stage in Classe A con vera architettura OTL/OCL e fino a 10 watt di potenza

L'Allnic Audio HPA-10000 XL è uno di quegli amplificatori la cui architettura tecnica spiega immediatamente la ragione stessa della sua esistenza. Allnic elimina completamente dallo stadio di uscita due componenti quasi inevitabili nei tradizionali amplificatori valvolari: trasformatori di uscita e condensatori di uscita.

Il risultato è un vero circuito OTL/OCL – Output Transformer-Less e Output Capacitor-Less. Tra le valvole finali e la cuffia collegata non sono quindi presenti trasformatori o grandi condensatori di accoppiamento capaci di imporre al segnale le proprie caratteristiche elettriche.

Allnic combina questo concetto purista con uno stadio finale in Classe A eccezionalmente potente. Con fino a 10 watt di potenza di uscita, l'HPA-10000 XL non è limitato alle tradizionali cuffie dinamiche, ma dispone di riserve sufficienti anche per numerosi modelli magnetoplanari impegnativi.

OTL e OCL – senza deviazioni tra valvole e cuffie

Le valvole lavorano naturalmente con tensioni elevate e impedenze relativamente alte. In un tradizionale amplificatore valvolare si utilizza quindi normalmente un trasformatore di uscita per adattare il circuito alla molto più bassa impedenza di una cuffia. In alternativa, possono essere impiegati grandi condensatori di uscita per bloccare la componente continua.

Entrambe le soluzioni possono funzionare in modo eccellente, ma influenzano inevitabilmente il segnale. I trasformatori hanno una banda passante finita, mentre i condensatori di accoppiamento presentano proprietà elettriche che variano con frequenza e carico.

L'HPA-10000 XL elimina entrambi questi elementi dal percorso del segnale in uscita. Le valvole finali sono accoppiate direttamente all'uscita cuffie. L'obiettivo è ottenere una trasmissione del segnale estremamente immediata, con elevata trasparenza, microdinamica fine, decadimenti naturali e una colorazione sonora ridotta al minimo.

Floating Power Supply al posto del condensatore di uscita

Eliminare il condensatore di uscita impone requisiti considerevoli al circuito, poiché normalmente proprio questo componente impedirebbe alla tensione continua di raggiungere la cuffia collegata.

Allnic risolve il problema tramite un'architettura Floating Power Supply. Il circuito viene progettato in modo tale che una problematica tensione DC non debba presentarsi all'uscita.

In questo modo è possibile mantenere i vantaggi di un'uscita OCL direttamente accoppiata senza inserire un grande condensatore lungo il percorso del segnale.

Active Balanced Positive/Negative Cancellation

L'HPA-10000 XL utilizza una sofisticata architettura SEPP – Single-Ended Push-Pull. Per mantenere un bilanciamento preciso tra le valvole finali superiori e inferiori, Allnic impiega un sistema attivo di Positive/Negative Feedback Cancellation.

Due valvole NOS 7258 svolgono un ruolo centrale in questo sistema di regolazione attiva. Insieme a due NOS E180CC e a un totale di otto valvole finali 6C19P, formano un circuito valvolare particolarmente elaborato, capace di elevata erogazione di corrente e di una regolazione molto rapida.

L'obiettivo non è il classico suono valvolare volutamente morbido, bensì combinare armoniche e naturalezza spaziale tipiche delle valvole con velocità, controllo e un'uscita il più possibile neutra.

Otto valvole finali e 10 watt in Classe A

Lo stadio di uscita dell'HPA-10000 XL utilizza complessivamente otto triodi di potenza 6C19P. Lavorano in pura Classe A e consentono all'amplificatore di erogare fino a 10 watt.

Per un amplificatore valvolare OTL/OCL si tratta di una potenza eccezionalmente elevata. Allnic indica un intervallo ottimale di impedenza per cuffie da 15 a 600 Ω.

Questo offre all'HPA-10000 XL un campo d'impiego straordinariamente ampio, dalle classiche cuffie dinamiche ad alta impedenza fino ai modelli magnetoplanari decisamente più impegnativi.

Suono valvolare – senza effetto soft-focus

Chi associa automaticamente un amplificatore valvolare a un suono caldo, lento o volutamente romantico coglie soltanto in parte il concetto alla base dell'HPA-10000 XL.

L'architettura OTL/OCL nasce proprio per eliminare componenti aggiuntivi in uscita e la loro influenza sonora. L'Allnic punta quindi a combinare la tridimensionalità e la naturalezza armonica delle valvole con la velocità e l'apertura di un percorso del segnale estremamente diretto.

“Exceptionally natural and engaging.”
– AudioKey Reviews

AudioKey Reviews arriva a descriverne la rappresentazione spaziale come simile a quella di un elettrostatico, mantenendo però il peso, la sostanza e la dinamica associati alle migliori cuffie dinamiche e magnetoplanari.

Una scena sonora di profondità eccezionale

Secondo diverse impressioni d'ascolto, una delle caratteristiche più evidenti dell'HPA-10000 XL non è soltanto la risoluzione, ma soprattutto la rappresentazione spaziale.

Gli strumenti non vengono semplicemente posizionati a sinistra e a destra. L'Allnic pone grande enfasi sulla profondità, sulla presenza fisica e sulla separazione spaziale dei singoli musicisti – qualità che contribuiscono in modo determinante alla naturalezza percepita con eccellenti cuffie aperte.

“I feel like I’m hearing more colors in the music than before.”
– Marc Phillips

Non si tratta tanto di introdurre una colorazione artificiale, quanto di rendere più chiaramente percepibili le sottili differenze di timbro, dinamica e texture.

Bassi sorprendentemente senza compromessi

Uno dei pregiudizi più comuni sugli amplificatori valvolari OTL riguarda la gamma bassa. Senza trasformatore di uscita o grande condensatore di accoppiamento, ci si potrebbe aspettare minore controllo o minore estensione.

Proprio qui, invece, l'HPA-10000 XL rappresenta una delle interpretazioni più interessanti del concetto. L'elevata capacità di erogazione di corrente delle sue otto triode finali consente bassi rapidi, controllati e finemente differenziati.

AudioKey Reviews descrive infatti la gamma bassa come tesa, agile ed estremamente veloce – qualità che possono emergere in modo particolarmente efficace con grandi cuffie magnetoplanari.

Constant Impedance Attenuator a 61 step

Per il controllo del volume, Allnic adotta lo stesso concetto di base utilizzato nei suoi preamplificatori line-stage High-End: il Constant Impedance Attenuator a 61 step.

Il sistema utilizza un solo contatto in argento lungo il percorso del segnale e mantiene costante la propria impedenza lungo l'intera escursione. Allnic dichiara una deviazione tra i canali praticamente assente tra i vari step.

Una regolazione precisa del volume è particolarmente importante in cuffia, dove anche differenze minime tra canale sinistro e destro possono spostare la posizione percepita della voce al centro della scena.

Quattro uscite cuffie

Anche in termini di connettività, l'HPA-10000 XL è insolitamente generoso. Sul pannello frontale sono disponibili complessivamente quattro uscite cuffie:

• 2 × XLR a 4 pin
• 2 × uscite da 6,35 mm

È quindi possibile lasciare collegate più cuffie High-End contemporaneamente, una soluzione pratica sia in un impianto privato sia nei confronti diretti tra modelli differenti.

Cinque ingressi analogici

Sul lato degli ingressi, l'Allnic mette a disposizione complessivamente cinque connessioni analogiche:

• 3 × RCA stereo
• 2 × XLR stereo

DAC, pre phono e ulteriori sorgenti analogiche possono quindi rimanere collegati permanentemente. La selezione degli ingressi e il volume possono essere controllati comodamente tramite il telecomando in dotazione.

Anche preamplificatore High-End OTL/OCL

L'HPA-10000 XL è molto più di un amplificatore per cuffie. Tramite l'uscita preamplificata RCA posteriore, il suo circuito OTL/OCL può essere utilizzato come vero line-stage per un finale di potenza separato.

Con un'impedenza di uscita di appena 20 Ω, il line-out è estremamente basso in impedenza e può essere abbinato a un'ampia varietà di amplificatori finali.

L'uscita line-stage offre un guadagno di +16 dB, mentre l'amplificatore per cuffie lavora con +28 dB.

L'HPA-10000 XL può quindi diventare il centro di un intero sistema analogico, permettendo sia alle cuffie sia a un impianto con diffusori di beneficiare della stessa sofisticata line-stage valvolare.

Allnic Audio HPA-10000 XL – Caratteristiche principali

• Amplificatore valvolare High-End per cuffie e line-stage
• Vera architettura OTL/OCL
• Nessun trasformatore di uscita nel percorso del segnale standard
• Nessun condensatore di uscita nel percorso del segnale standard
• Architettura Floating Power Supply
• Topologia SEPP – Single-Ended Push-Pull
• Active Balanced Positive/Negative Feedback Cancellation
• Funzionamento in pura Classe A
• 8 × valvole finali NOS 6C19P
• 2 × NOS E180CC nel secondo stadio
• 2 × NOS 7258 nel primo stadio e circuito di controllo
• Fino a 10 watt di potenza di uscita
• Ottimizzato per cuffie da 15 a 600 Ω
• Constant Impedance Attenuator a 61 step
• 2 × uscite cuffie XLR a 4 pin
• 2 × uscite cuffie da 6,35 mm
• 3 × ingressi RCA e 2 × ingressi XLR
• Uscita line-stage RCA con appena 20 Ω di impedenza
• Volume e selezione ingressi controllabili da telecomando

Specifiche tecniche
