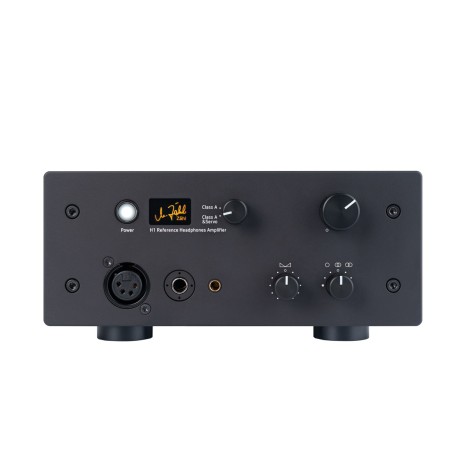

Zähl H1

Zähl H1

Le même étage d’amplification que le HM1, plus abordable, alimentation intégrée. Où sont les différences ?

Le H1 fait ses débuts avec exactement le même étage d’amplification que le HM1 : un prix plus doux, une alimentation intégrée au boîtier et un niveau sonore équivalent. Mais à quoi faut-il renoncer ?

Point à souligner : le réglage unique de la largeur stéréo est conservé. En revanche, la deuxième entrée stéréo et l’égaliseur, entre autres, ont été supprimés afin de libérer la place nécessaire pour intégrer l’alimentation dans l’appareil.

S’y ajoute le réglage étendu de la sensibilité d’entrée, qui permet aussi d’utiliser des intra-auriculaires sensibles : un avantage pratique de cette version.

Les testeurs en viennent presque à s’excuser de parler d’un produit en des termes aussi élogieux :

Banc d’essai GoldenSound

Voir la vidéo sur YouTube

Zähl H1 – caractéristiques techniques

Sortie casque

• Classe A : impédance 0,8 Ω, niveau max. +23 dBu
• Classe A et servo : impédance 0,045 Ω, niveau max. +23 dBu
• Asymétrique / conception double mono

Puissance de sortie (par canal)

• RMS : 4 W / 30 Ω ; 7 W / 15 Ω
• Crête : 7,6 W / 30 Ω ; 11 W / 15 Ω ; 12 W / 10 Ω (18 W pendant 1,5 ms)

Distorsion harmonique de la sortie casque (THD)

• Classe A : 0,07 %
• Classe A et servo : 0,0005 %
• (typ. à +20 dBu / 7,75 V_eff / charge 30 Ω / 2 W RMS / sélecteur de gain sur « 0 » / volume max.)

Réponse en fréquence

• 10 Hz … 30 kHz ±0,05 dB
• 1 Hz … 500 kHz, mieux que −3 dB sur la sortie casque à +6 dBu

Entrée ligne

• Impédance : 20 kΩ
• Niveau max. (symétrique) : gain « 0 » : +23,5 dBu · gain « −10 » : +29 dBu · gain « +10 » : +13,5 dBu
• Niveau max. (asymétrique) : gain « 0 » : +23,5 dBu · gain « −10 » : +23,5 dBu · gain « +10 » : +13,5 dBu

Gain

• Gain en tension entrée → sortie :
• +6 dB avec le sélecteur de gain sur « 0 » (position centrale)
• −4 dB avec le sélecteur de gain sur « −10 »
• +16 dB avec le sélecteur de gain sur « +10 »

Bruit

• Sortie casque : −101,5 dBu (volume max., gain « 0 »)
• 20 Hz – 20 kHz non pondéré, RMS : −104,5 dBu (volume 50 %, gain identique)
• −104,0 dBu (volume max., gain « −10 »)

Alimentation

• Tension secteur : CA 50–60 Hz, commutable 230 V / 115 V
• Plage 230 V : 207 … 255 V · plage 115 V : 104 … 127,5 V
• Consommation : 43 W typ., <0,5 W à l’arrêt
• Fusibles : 5×20 mm, 0,63 A temporisé (2×) ou 0,8 A temporisé (2×)

Dimensions et poids

• H1 (L × H × P) : env. 195 × 90 × 300 mm, env. 4,5 kg
• H1 avec accessoires, emballé (L × H × P) : env. 410 × 410 × 180 mm, env. 6,6 kg
