Amplificatore valvolare OTL senza trasformatori d’uscita – la seconda collaborazione tra ZMF e L0rdGwyn

Dopo l’Aegis, l’Airmid è la seconda collaborazione di ZMF con Keenan McKnight-Gwyn, noto nel mondo delle cuffie come L0rdGwyn. Il modello di partenza è un amplificatore OTL costruito a mano, che porta il nome della dea gaelica della guarigione e di cui sono stati realizzati solo pochissimi esemplari. Per la versione di serie ZMF ha adattato il circuito, con uno stadio d’ingresso semplificato, pentodi di potenza nello stadio finale e un selettore per la controreazione. La produzione è affidata a Cayin.

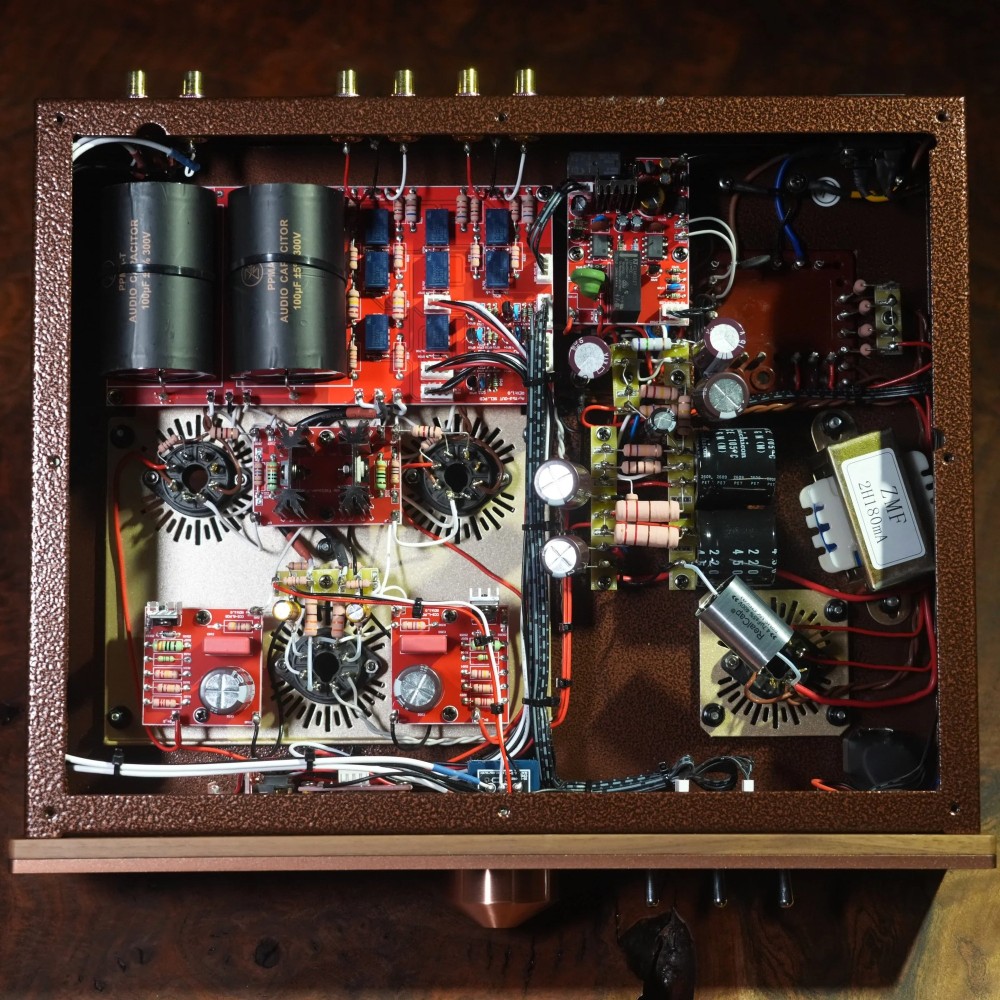

OTL sta per Output Transformerless: l’Airmid funziona senza trasformatori d’uscita, le valvole finali pilotano direttamente la cuffia. L’alimentazione con raddrizzatrice a valvola deriva dall’Aegis. In ingresso lavora una 6SN7 con carico a giratore; secondo ZMF questo carico attivo mantiene bassa la distorsione e alta la risoluzione, senza condensatore di bypass catodico. Stadio d’ingresso e stadio finale sono accoppiati direttamente, senza condensatore di accoppiamento. Nello stadio finale due pentodi di potenza lavorano come inseguitori catodici caricati da un generatore di corrente, così la cuffia viene pilotata a bassa impedenza. I filamenti dello stadio d’ingresso sono alimentati in corrente continua per un basso rumore di fondo, e un’accensione ritardata protegge le valvole.

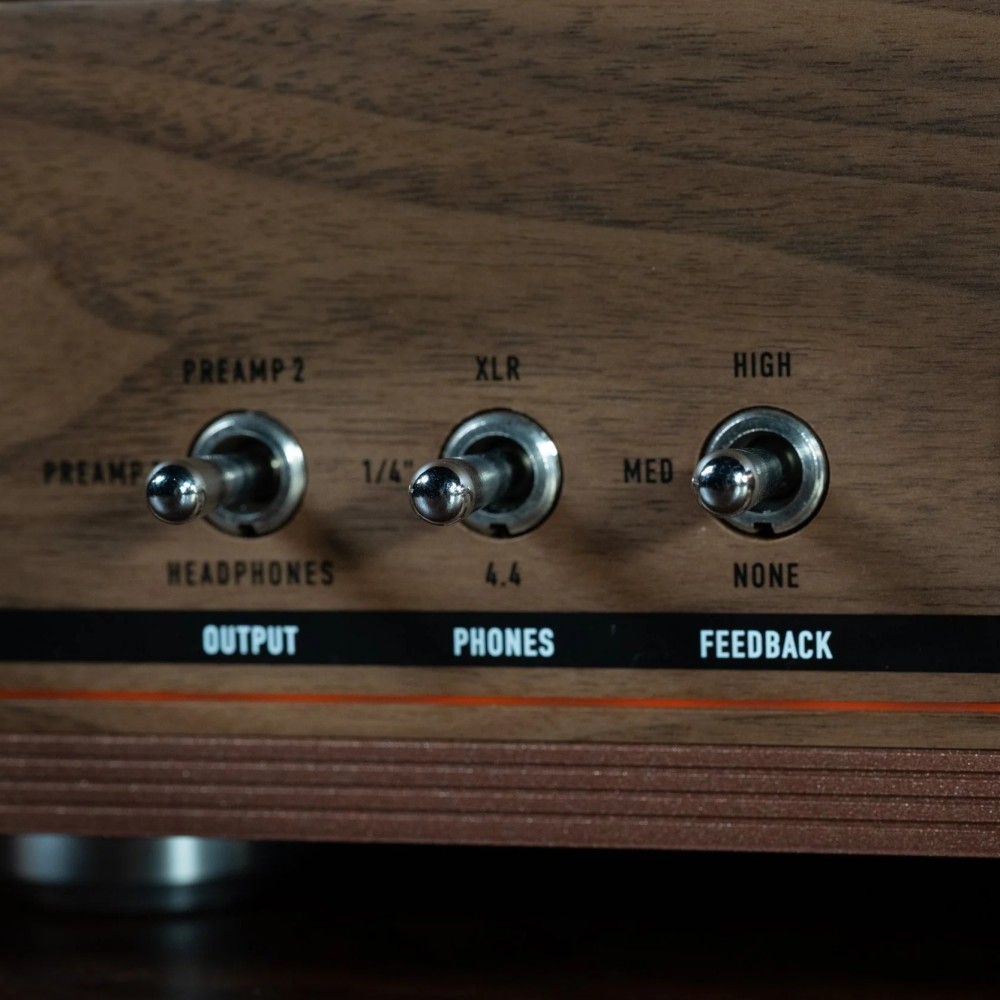

Un selettore sul frontale regola la controreazione su tre livelli e modifica così l’impedenza d’uscita: 73 Ω senza controreazione, 38 Ω con livello medio, 21 Ω con livello alto. ZMF descrive i livelli così: senza controreazione la massima dinamica e il massimo impatto, medio un equilibrio tra dinamica e raffinatezza, alto il suono più morbido con la distorsione più bassa e un controllo più saldo sulle cuffie a bassa impedenza.

Anche nell’Airmid le valvole si possono sostituire. Come raddrizzatrici vanno bene GZ34, 5R4, 5U4, GZ37 e 274B, non invece i tipi a bassa corrente come la 5Y3. In ingresso si usa la 6SN7, con adattatore anche una 12AU7 o una 6J5. Nello stadio finale lavorano pentodi di potenza ad alta corrente: EL34, EL37, KT66, KT77, KT88, 6550 o 6L6; la corrente di riposo è fissata a 60 mA.

Le cuffie si collegano tramite XLR a 4 pin, 6,35 mm o 4,4 mm; un selettore stabilisce quale presa è attiva. La sorgente si collega con una coppia di ingressi RCA. Due uscite pre (RCA) trasformano l’Airmid in un preamplificatore valvolare per un impianto di diffusori o un altro amplificatore; un selettore commuta tra cuffia, pre 1 e pre 2.

Un amplificatore OTL esprime il meglio soprattutto con cuffie dinamiche ad alta impedenza, come le ZMF Atrium o Auteur Classic da 300 Ω. Per cuffie a impedenza più bassa ZMF consiglia la controreazione alta, per le planari più esigenti anche un adattatore d’impedenza (ZMF indica lo Schiit Imp), che fa apparire all’Airmid una planare da 20 Ω come un carico da 160 Ω.

Per chi è pensato l’Airmid?

Per chi cerca un amplificatore valvolare senza trasformatori d’uscita per cuffie dinamiche ad alta impedenza e desidera usarlo anche come preamplificatore valvolare per l’impianto. Chi ascolta soprattutto planari a bassa impedenza troverà nello ZMF Aegis, accoppiato a trasformatore, la scelta migliore.
